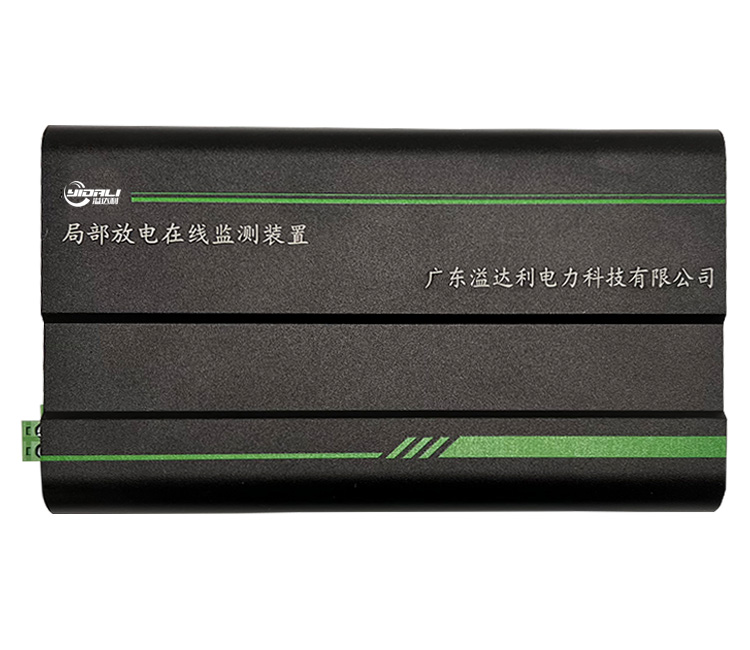

YDL- GF72局部放电在线监测装置

本产品旨在通过柜体内部布署局部放电传感器（非接触式超声波/暂态地电波二合一），配合 数据采集终端，在线实时监测开关柜运行过程中的局放信号，通过对一些测试阀值的设置，频谱 分析，图谱显示，让用户能方便地判断是否设备存在局部放电，根据其中长期趋势，较早地发现 潜在的故障隐患，将以往被动的检测方式变成主动的“防御”性监测，使得开关柜产品使用更加安 全可靠，也为产品增加新的技术亮点。

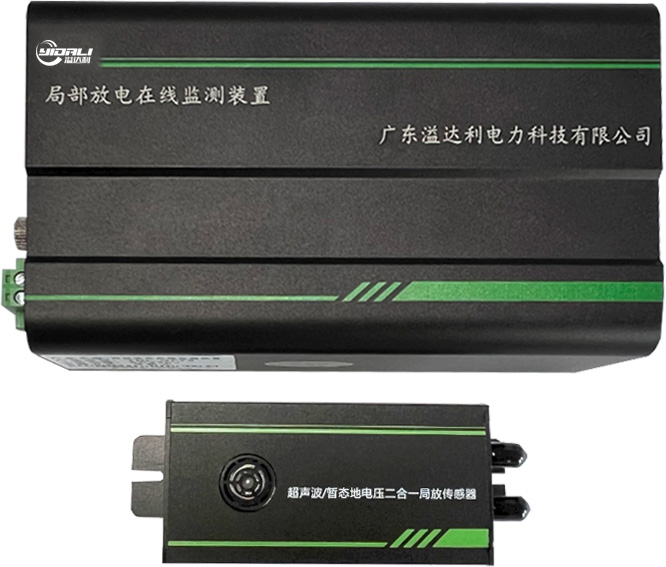

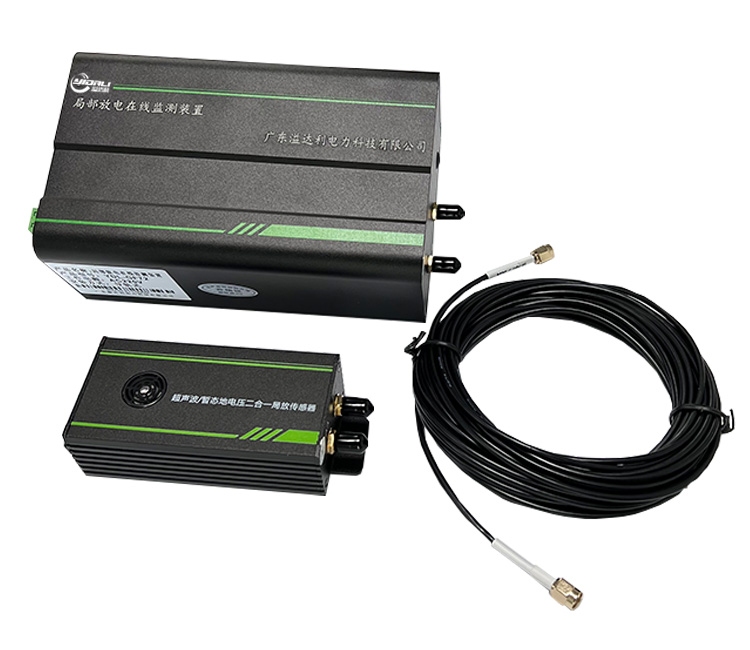

系统主要由超声波、暂态地电波二合一前置传感器，智能采集单元，信号线缆等组成。二合 一前置传感器通过磁吸或者定位螺丝安装在开关柜设备高压室内壁上。

该系统能实时监测放电量，放电相位，放电次数等基本局部放电参数；计算出各个接头及各 段电缆局部放电幅值、频次；经多次采集（一般测量 50 个工频周期，最短监测周期不大于 1 小 时，监测周期可调）后，从数据库提取数据进行谱图分析和数据报表以确定放电点相对位置，必 要时给出报警。并可按照客户要求，提供有关参数的统计量。能存储测试谱图、放电趋势，从而 及时发现电缆及接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电缆的检修工作 提供依据。
