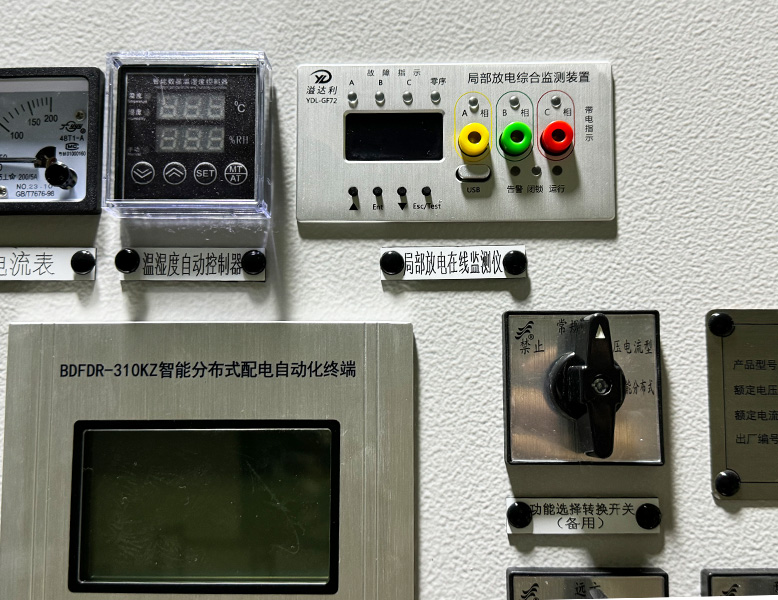

脉冲电流法是当前普遍认可且广泛使用的一种局部放电量测试方法，其结果是以 pC 为单位的视在放电量， 属于定量性质的测量，能客观反映电气设备的绝缘状态。在各种开关柜中，10kV及以上电压等级开关柜由于安装数量最大， 故障次数也最多， 造成的后果也很严重。因此，对10kV及以上电压等级开关柜进 行局部放电及升温在线监测，不但能够了解设备的绝缘状况，还能及时发现许多有关制造与安装方面的问题，确定绝缘故障的原因及其严重程度。
该装置还集成了电缆温度监测、高压带电指示及故障指示功能， 集测量、分析、诊断为一体运用TFT彩 屏显示界面， 方便巡检人员判断开关柜的绝缘状况，降低运维成本; 及时处理存在的绝缘隐患，提高配电设备运行的可靠性。
功能特点

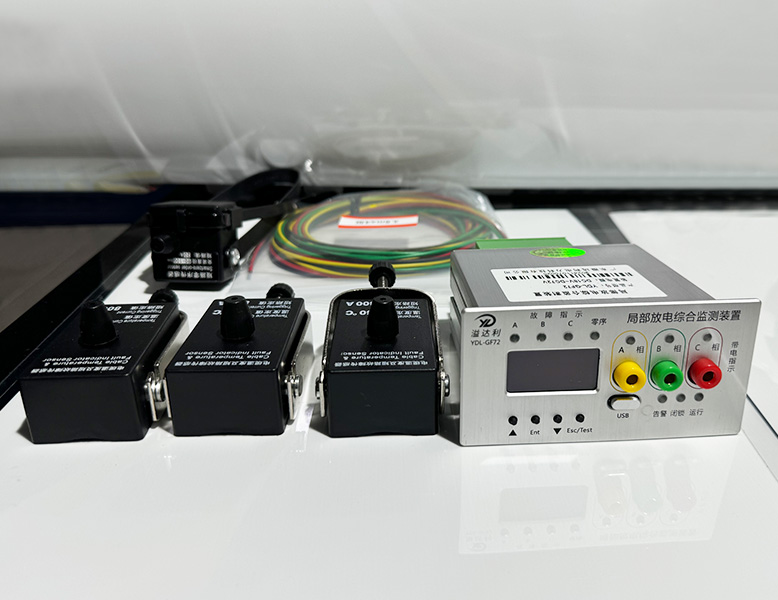

1. 实时温度： 电子 CT 在工作中检测线缆的温度，并将实时温度通过光纤传输给主机,并在主机屏幕上显示。
2.短路报警指示： 当线路电流达到或超过预先设置的短路电流的整定值时，电子 CT 发出报警信号，通过光纤传输给主机。
3.接地报警指示： 当线路电流达到或超过预先设置的接地电流的整定值时，电子 CT 发出报警信号，通过光纤传输到主机。
4.采用脉冲电流法的局放检测技术， 监测灵敏度高。
5.执行局部放电检测的国际标准IEC60270，能对放电进行定量。
6.功能齐全、集成故障指示器、高压带电指示及电缆测温功能于一体。
7.采用自适应抗干扰技术，可有效消除现场背景噪声干扰。
8.连续、实时在线监测设备绝缘缺陷，及时发现电气设备运行状态异常。

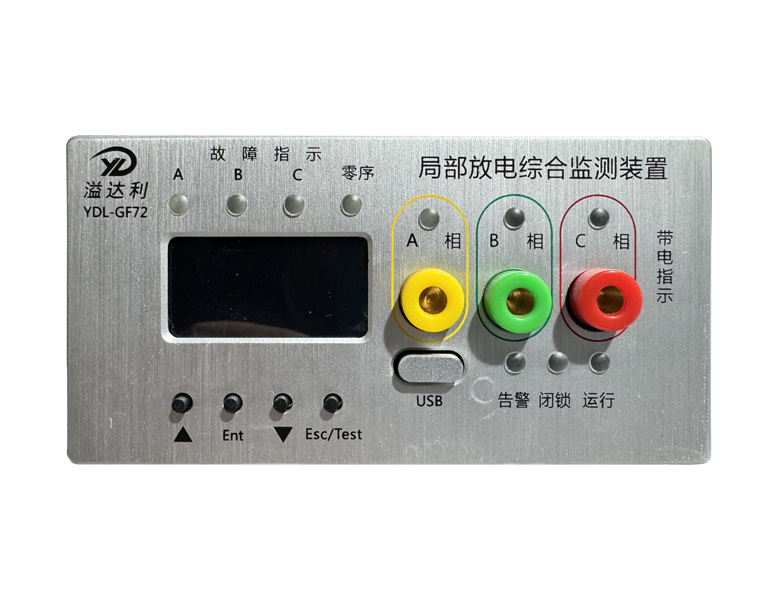

9.概率强度、放电频度、带电状态、故障指示、电缆测温等通过TFT彩屏就地显示。
10. RS485 通讯方式，可实现大数据综合诊断，诊断结果更准确。
11. 内置局部放电诊断分析和结合电缆头温度的告警算法，当监测到高压设备发生局放时， LED告警灯常亮和继电器告警接点发出设备异常告警。
技术参数
1. 测量范围：0～5000pC
2. 灵敏度： 不低于 100pC
3. 测量精度：放电强度测量不低于 5%，放电频度测量不低于 2%
4. 频带范围：100kHz～5MHz
5. 监测变量：概率强度、平均强度、放电频次
6. 放电频度：不大于 5000（1s）
7.短路故障电流报警出厂整定值： 800A 误差±10% 出厂按客户需求设定
8.接地故障电流报警出厂整定值： 20A/50A(可定制) 误差±10% 出厂按客户需求设定
9.电缆温度故障报警出厂整定值： 60℃ 误差±1% 出厂按客户需求设定
10. 电缆实时温度测量范围：－40℃~+120℃ 误差±0.5℃
11. 工作电源：外部供电 DC 18～72V或AC/DC220V,电流＜200mA。
12. 自动复位时间： 可通过显示屏设定（默认 24 小时）
13. 防护等级：主机：IP54；电子 CT ：IP65
14. 主机工作环境： -40℃~+75℃
15. 通讯方式：RS485 通讯,支持 MODBUS 规约协议(默认 9600bps,8 个数据位，无校验，1 个停止位)。
16. 使用范围：20kV 以下等级的系统中
